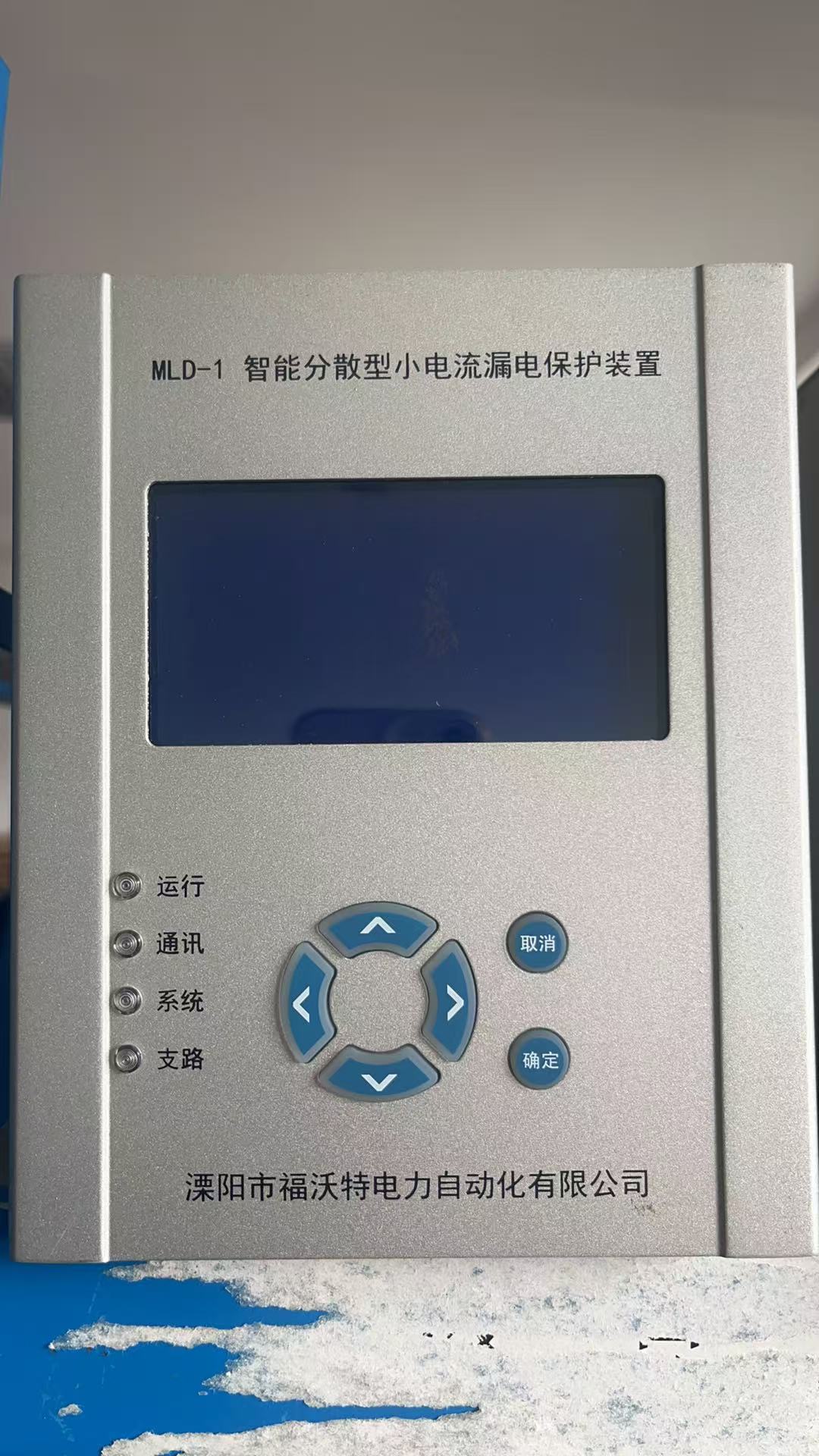

MLD-1智能分散型小电流漏电保护装置

1 概述

智能分散型小电流漏电保护装置用于于矿山井下无防爆要求，作为 3.3KV

至 10KV 中性点不接地系统和中性点经消弧线圈接地系统的高压漏电保护，安装

于每个进出线开关柜内，不依赖网络和其他电器设备独立实现高压选择性漏电保

护。

装置适用接地方式：小电流接地系统，包括中性点不接地和中性点经消弧线

圈接地（消弧线圈的手动和自动的过补偿、等补偿和欠补偿）。

装置适用电压等级：3.3KV～10KV。

装置的基本功能：单相漏电的自动选线、报警、记忆、跳闸和通讯。

每条支路可以有选择性地动作于跳闸和动作于发信。

2 装置原理

2.1 矿山高压漏电保护现状：中性点不接地系统由于受接地后特征量不明显、弧

光接地、长短线悬殊等因素的影响，高压漏电正确判断率不高；煤矿应用十分广

泛的中性点经消弧线圈接地系统由于漏电支路零序电流的大小和相位发生了根

本的变化，完全不满足现有的漏电保护保护技术的使用要求。矿山高压漏电保护

一直没有得到很好的解决。其主要原因是：

2.1.1 电容电流大小不一。不同的系统，电容电流可以大到上百安倍，小到不足 1

安倍；支路电容电流可以大到几十安倍，小到几十毫安。

2.1.2 漏电电流受系统运行方式和漏电程度的影响，变化范围很大。

2.1.3 系统经消弧线圈接地后，故障线零序电流的大小和相位都发生了变化，故

障线零序电流不一定大，故障线零序电流和非故障线零序电流不再反相，高压

开关中的无论是“电容电流大小”原理还是“零序功率方向”原理的漏电保护功

能都完全不能实现有选择性漏电保护。

2.1.4 各种装置均是以电容电流为判据的，电容电流是可变的，而装置作为一个

继电器，有一个固定的整定值，有动作死区。系统参数的可变性和装置整定值的

不变性这一矛盾决定了装置不可能 100%正确动作。

2.2 高压漏电的危害性：

2.2.1 由于消弧线圈和现有高防开关的漏电保护冲突，不投消弧线圈违规，投了

ForwardPower 福沃特电力

2

消弧线圈漏电保护误动。

2.2.2 高压漏电不能快速跳开漏电支路，短路增加，是煤矿越级跳闸的根本原因。

2.2.3 引起事故扩大，造成大面积停电，是煤矿生产的重大安全隐患。

2.3 本装置原理：本装置针对小电流接地的各种运行方式采用多种原理综合决策。

瞬时接地和长久性接地的暂态过程：“能量法”；中性点不接地系统采用“零序

电流大小比相法”和“零序电流定值比较法”；中性点经消弧线圈接地采用“有

功电流大小比相法”和“有功电流定值比较法”。

3 装置特点：

3.1 分散性保护：可根据接地固有特征进行单独判别，无需进行相互比较，不依

赖网络和其他电器设备独立实现漏电保护

3.2 自适应要求：装置针对不同的中性点接地方式和不同接地时间采用不同的保

护原理，同一工况下，采用多种原理，综合判断，提高识别的准确率。

3.3 装置具有系统自适应功能和智能学习功能，在使用中，装置智能地采集系统

接地特征量，自动修正和完善判据，降低系统运维难度，可适应无人值守的智能

化变电站的运行要求。

3.4 采用故障就地识别方式，结果不受通讯网络的影响，运用就地隔离或告警的

方式防止故障范围扩大造成的越级跳闸，动作出口时间可灵活调整。

4 技术参数

4.1 工作电压：AC/DC 220V，允许偏差 +15%、-20%；交流电压：100V；交流

电流：1A。频率：50Hz。

4.2 过载能力：电流回路： 2 倍额定电流，连续工作，10 倍额定电流，允许 10s

电压回路：1.4Un，连续工作。

4.3 功耗：≤30 15W。

4.4 开关量和状态量输入电压：DC 220V

4.5 动作值：零序电压：2V ～ 50V（可设置）；零序电流：0.2A ～ 10A（（可

设置）

4.6 测量范围 ：零序电压：5V～ 110V；零序电流：0.1A～100A

4.6 动作时间：30ms~500s

ForwardPower 福沃特电力

3

4.7 故障分辨时间：30MS。大于该时间的故障可准确判断出接地支路，小于该时

间的故障作瞬间接地处理。

4.8 继电器容量：所有继电器均为常开触点，触点容量为 3A，250VAC/220VDC。

4.9 通讯方式：通讯接口为 RS232 和 RS422 或 RS485；

4.9 外型尺寸：142(宽)*175(高)*270(深)。

4.10 环境参数：温度-10℃～+60℃；湿度≤85％；大气压强 80KPa～110KPa
