JDZJ-1交直流低压漏电保护装置

1概述

JDZJ-1交直流低压漏电保护装置，提供一路交流和一路直流的漏电保护，可用矿山蓄电池电机车、架线电机车和石油的漏电保护，也可代替常规检漏继电器。

2工作原理

2.1交流漏电：

2.2.1零序电压修正法：通过检测零序电压计算漏电电阻，是交流系统检测漏电电阻的主要方法。动态修正系统电压和系统电容并对零序电压的影响，零序电压修正法计算漏电电阻，不仅反应速度快，而且保证了测量精度。

2.1.2附加直流法：通过检测附加直流的直流电流计算漏电电阻，是交流系统检测漏电电阻的保障方法。在系统中加入一直流信号，根据欧姆定律，直流电流的大小直接反映了电网对地漏电电阻。

2.2直流漏电：

2.2.1“变阻电桥”检测正负母平衡漏电；通过改变平衡电桥的一臂（电阻）电阻值，检测正负母的对地绝缘电阻，实现系统正负母平衡漏电保护。

2.2.2“平衡电桥”原理检测正母或负母漏电：在“变阻电桥”测得正负母的对地绝缘电阻基础，采用“平衡电桥”原理检正母或负母的对地绝缘电阻，实现正母或负母漏电的瞬动保护。

3装置特点

3.1交直流漏电保护融于一体，解决了交流输入直流输出供电系统的输入、输出两端的漏电保护。

3.2“零序电压修正法”动态修正系统电容变化和系统电压波动对交流漏电电阻的影响，测量精度和响应速度均满足要求。

3.3变阻法检测直流漏电电阻，解决了正副母平衡漏电的问题。

3.4可满足正副母不接地和正副母一极接地的漏电保护。

3.5针对性强，适应性广。

3.6投运简单，维护、调试方便。现场投运通过人机接口设置，无任何硬件调试。使用方便。

4主要技术参数

4.1电压等级：交流，127V，380V、660V、1140V；直流110V/220V。

4.2 交流漏电电阻值和闭锁动作电阻值：见下表。可任意设置。

4.3直流漏电电阻值和闭锁动作电阻值：任意设置。

4.4动作时间：交流出口时间30毫秒；直流出口时间200毫秒。均可任意设置。

4.5输出方式

◎液晶显示：240×128显示器。

◎继电器出口：一对一出口，均为常开或常闭无源触点，触点容量为1A；380VAC。

◎通信：接口为RS-485，规约为MODBUS。

4.6使用环境

◎海拔不超过2000m；

◎环境温度：-20℃～+40℃；

◎空气相对湿度不大于95%(25℃时）；

◎在无破坏绝缘的气体或蒸汽环境中；

4.7外形尺寸：140（长）×280（深）×178（高）。

5结构和安装

5.1屏面开孔尺寸：

5.2后板示意图

6.3.1接线端子说明

5.2.1图中端子有两个定义的为双层端子，全部只有一个定义的为单层端子。层端子只有一个定义的端子，上下层任意接。

5.2.2系统板接线说明：。

◎“PA”“PB”和“PC”接系统三相电源，

◎“EARTH”接大地。本装置的“EARTH”须可靠接地线，系统须形成可靠的接地网。

◎“DC+”为直流电压正；

◎“DC-”为直流电压负；

6.3.1.3电源板接线说明：

◎“BJJ”为报警出口；

◎“TZDC1和TZDC2”为直流跳闸出口；

◎“TZAC1和TZAC2”为交流跳闸出口；

◎“BSAC”为交流闭锁出口；

◎“BSDC”为直流流闭锁出口；

5.2.3主机板接线说明

◎“485A”和“485B”为485通讯接线。

6使用方法

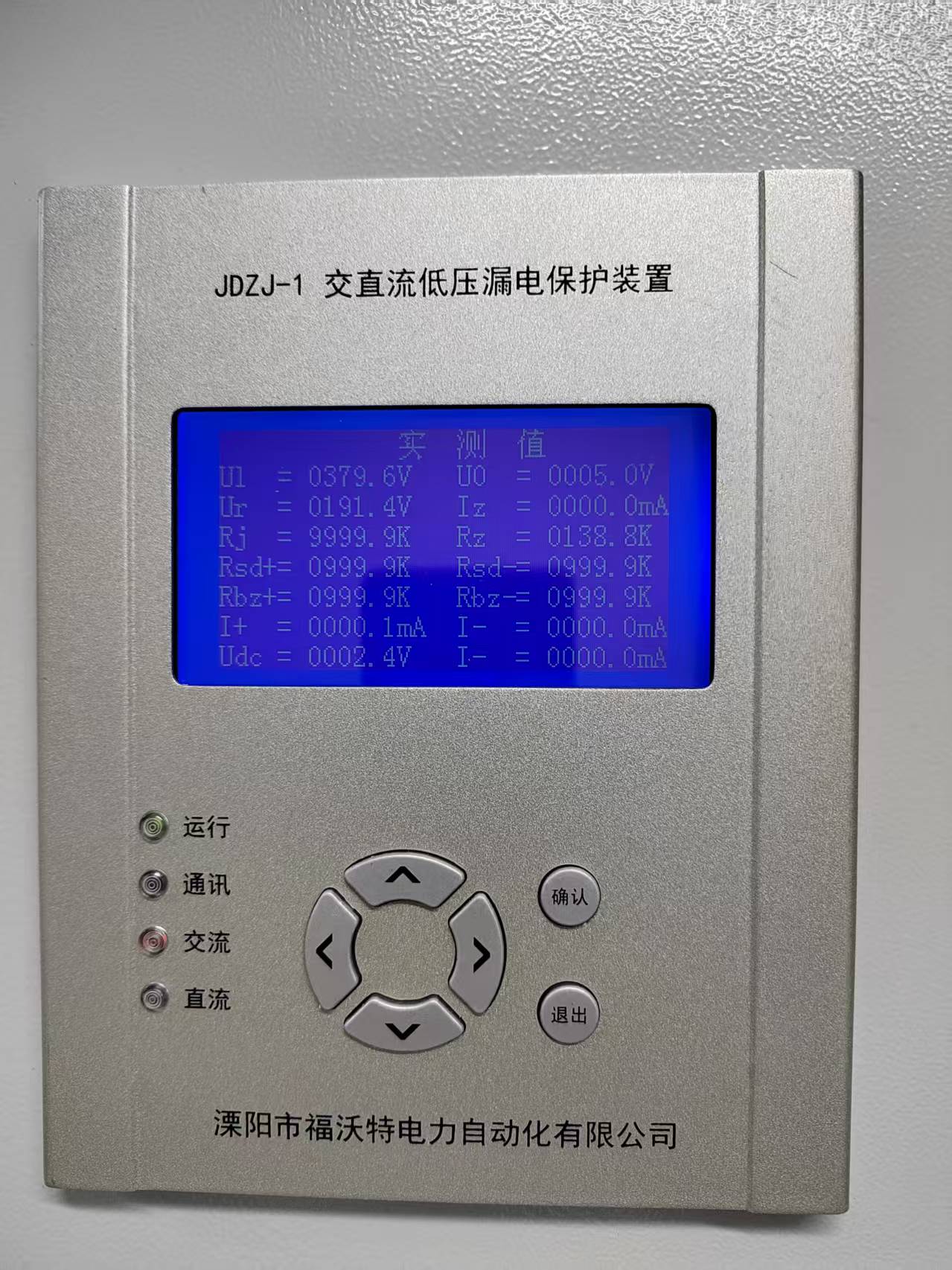

6.1 面板说明：面板如下图。

6.1.1按键说明：本装置共有“上”“下”“左”“右”“返回”和“确定”六个按键，用于光标移动、菜单的进入和退出、定值的修改等。

6.1.2指示灯说明：

◎“运行”灯：系统正常运行时“运行”灯闪烁。

◎“通讯”灯：正常通讯时“通讯”灯闪烁。

◎“交流”灯：交流漏电时，“支路”灯亮，漏电解除后按“返回”键熄灯。

◎“直流”灯：直流漏电时，“支路”灯亮，漏电解除后按“返回”键熄灯。

6.2运行画面：

运行画面是本装置在无漏电时的正常运行画面。绝缘电阻、系统电压、系统电容和

实时时间。

6.3 主菜单

在运行画面按“确定”键进入主菜单。“上下左右”移动光标，按“确定”键，进入下级子菜单，在下级子菜单画面按“退出”键，返回主菜单；在主菜单画面按“退出”键，返回运行画面。

6.4故障信息

在主菜单画面选择“故障信息”，进入故障信息子菜单。故障信息菜单共二选项：“调报告”和“清报告”。

6.4.1调报告：在主菜单画面 “故障信息”，选择进入“调报告”画面。

◎报告编号：为第几次报告。

◎报告总数：故障信息总计可以存储128条，信息存满后自动清除的故障信息。

◎漏电类型：报告类型为“闭锁报警”、“瞬时漏电”、“漏电跳闸”和“漏电试验”。

◎漏电回路：“交流”、“正母”、“负母”和“对称”。

◎电压类型：“交流”和“直流”。

6.4.2 清报告：在主菜单画面 “故障信息”，选择“清报告”进入“清报告口令”画面（画面略），键入口令后，按“确定”键，清除全部故障信息，并显示“漏电信息已清除”画面（画面略）。

6.5现场设置

在主菜单画面选择“现场设置”，进入“现场设置”子菜单。

6.5.1 系统设置：在“现场设置”，选择进入“系统设置”，系统设置内容如下。

◎规格型号：由厂家设置。

◎装置模式：为装置运行模式，可选择：交流、直流、交直流。

◎装置等级：默认为主机。

◎装置地址： 为通讯地址设置，可设置 000—999，默认值为01；

◎波特率：为通讯速率设置，可选择项：1200、2400、9600。

◎口令设置：为装置进入重要操作的密码设置，可设置任意四位数，默认值为“0000”。

6.5.2交流设置：

◎交流电压等级：设置系统电压环境。可选项为127V、380V、660V、1140V，依现场工况设置

◎交流漏电检测：设置漏电电阻检测方法。可选项为直流、交流、电压+；默认“”。“直流”为附加直流电压法检测漏电电阻；“交流”为零序电压修正法检测漏电电阻；“电压+”为同时使用两种方法检测漏电电阻，选择两种方法中漏电电阻小的为显示和动作依据。建议使用“电压+”

◎动作电阻和闭锁电阻：为漏电动作电阻值和漏电闭锁电阻值设置。可设置任意值。设置原则：根据电压等级和对应本产品的技术要求设置。

◎“直内系数”、“直切系数”和“直副系数”分别表示附加直流法在“主机”24V 、“主机”48V 和“副机”时四种情况的修正系数。为附加直流电压法检测漏电电阻的修改系数。默认值为1.000。

◎动作方式：可选项为跳闸和发信两种。

◎动作时间：交流跳闸动作的时间。

6.5.3直流设置

◎交流电压等级：设置系统电压环境。可选项为110V、220V，依现场工况设置

◎动作电阻和闭锁电阻：为漏电动作电阻值和漏电闭锁电阻值设置。可设置任意值。设置原则：根据电压等级和对应本产品的技术要求设置。

◎正母系数和负母系数：为检测漏电电阻的修改系数。默认值为1.000。

◎动作方式：可选项为跳闸和发信两种。

◎动作时间：交流跳闸动作的时间。

6.6调试检测

在主菜单画面选择“调试检测”，进入“调试检测”子菜单。调试检测有“实测数据”、“试验数据”和“出口试验”三个选项。

6.6.1实测数据：是装置采样的实时数据。

6.6.2试验数据：是装置做漏电试验时得到的数据。

6.6.3出口试验

出口试验是出口继电器进行试验，验证跳闸继电器驱动开关（断路器）跳闸情况。在主菜单画面选择“出口试验”，进入“出口试验”子菜单。

6.8漏电试验

6.8.1数据分析：进入“漏电试验”子菜单，

装置采集各种现场系统参数，对采集数据进行分析，对装置算法与系统匹配性进行检测。

6.8.2漏电试验：数据分析后，装置进入“漏电试验”，可以装置对交流和直流进行漏电试验。

6.9时间校正和厂家信息：

◎在主菜单画面选择“时间校正”，进入“时间校正”子菜单，进行时间校正（画面略）。

◎在主菜单画面选择“厂家信息”，进入“厂家信息”画面，查看厂家相关信息（画面略）。

6.10调默认值

调默认值为装置的常规设置值进行设置。

7装置维修

7.1常见问题的处理方法：使用时出现下表所列的异常情况，用户可按照对应的解决办法处理。

7.2判断线路板好坏的办法：

7.2.1产品结构：本装置由系统板、主机板、电源板、母板和面板组成。

7.2.2判断线路板好坏的办法：根据12.1提示怀疑哪块电路板有问题，先打开装置，插紧电路板；若问题没有得到解决，用一块好的备用板代替原电路板，如问题得到解决，说明该电路板有问题。

7.2.3更换电路板注意事项

◎换板前要记清楚每块板的位置，插错会烧坏电路板。

◎换板时，要查对二块板的型号和设计序号。

8售后服务

8.1本产品自发货日起12个月内，在用户遵守本说明书操作要求情况下若有质量问题，我公司负责免费修理或更换。

8.2我公司对本产品提供终身有偿服务。

8.3每台设备我公司提供免费现场服务一次：指导安装和现场调试。为提高服务效率和服务质量，申请现场服务时请填写《现场服务申请单》并和我公司联系。

8.4联系电话：0519-87235988 18052517558（张工）
