JDZ-3单回路低压漏电断路控制器

1. 概述

JDZ-3单回路低压漏电断路控制器，是具有低压中性点不接地系统的漏电保护功能的断路控制设备。

装置适用电压等级：127V～380V。

装置适用接地方式：中性点不接地。

装置适用安装地点：变压器只有一条支路的使用场合，如一个变压器带一条照明回路。

2. 工作原理

2.1 漏电电阻检测：

2.1.1 零序电压修正法：通过动态修正系统电压和系统电容对零序电压的影响，检测漏电电阻。反应速度快，测量精度高。

2.1.2 附加直流法：在系统中加入直流电压，根据欧姆定律原理计算漏电电阻。

2.2两种漏电电阻检测原理综合检测漏电电阻。

3. 装置特点

3.1 “零序电压修正法”和“附加直流法”双重漏电电阻检测原理，速度快，精度高，可靠性强。

3.2 漏电保护和断路器融于一体，解决了中性点不接地系统的漏电断路器。

3.3 解决了单回路漏电保护问题。

3.4 投运简单，维护、调试方便。现场投运通过人机接口设置，无任何硬件调试。使用方便。

4. 主要技术参数

4.1 断路器技术参数：详见常熟开关制造有限公司的《CH3LN-63 3P+N系列小型断路器》（无漏电保护功能）

4.2 控制器技术参数

4.3 系统电压：127V、380V。

4.4 漏电电阻和闭锁电阻：见下表。

4.5 动作时间：30±10毫秒。

4.6 使用环境

◎海拔不超过2000m；

◎环境温度：-5℃～40℃；

◎空气相对湿度不大于95%（25℃时）；

◎在无明显摇动和冲击振动的地方；

◎在无破坏金属及绝缘的气体和蒸气的环境中；

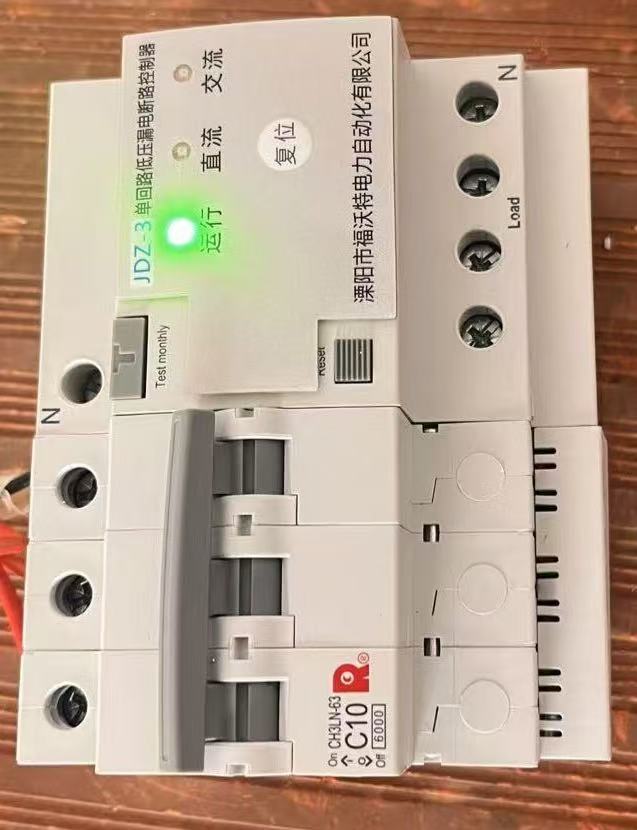

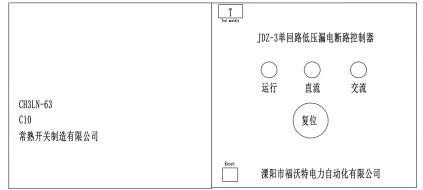

5. 装置外观

6. 使用方法

6.1 按断路器正常接线。

6.2 本装置的“PN”可靠接地线，而不是接零线。接地线形成可靠的接地网。

6.3 装置动作值和延迟时间均为固定预设置，不需要改动。
