JDZ-2低压漏电断路控制器

1. 概述

JDZ-2低压漏电断路控制器，是具有低压中性点不接地系统的漏电保护功能的断路控制设备，可以与JD-1000配套使用，也可以单独使用。

JDZ-2是JDZ-1的改进型新品。JDZ-1由三部分组成：采样传感器、漏电保护器和断路器。漏电时，采样传感器采样漏电信号送漏电保护装置进行漏电判断，确定是本支路漏电时，驱动断路器跳闸。JDZ-2是集采样传感器、漏电保护器和断路器于一体的漏电断路控制设备。目前JDZ-2配用的断路器有常熟开关制造有限公司的CM5塑壳断路器和CH3小型断路器。

装置适用电压等级：127V～380V。

装置适用接地方式：中性点不接地。

装置适用安装地点：（JD-1000控制对象）终端负载前，作为漏电断路器用。

2. 工作原理

2.1 漏电电阻检测：

2.1.1 零序电压修正法：通过动态修正系统电压和系统电容对零序电压的影响，检测漏电电阻。反应速度快，测量精度高。

2.1.2 附加直流法：通过上级变电站安装的JD-1000保护装置附加直流原理发出的直流电流计算漏电电阻。

2.2 选择性漏电保护：

2.2.1 零序电流比较法：记忆设定漏电电阻值漏电时的零序电流值（动作值），漏电时比较零序电流与动作值，当零序电流大于动作值时，该支路为漏电支路。

2.2.2 直流电流比较法：记忆设定漏电电阻值漏电时通过上级变电站安装的JD-1000保护装置附加直流原理发出的直流电流（动作值），漏电时比较直流电流与动作值，当直流电流大于动作值时，该支路为漏电支路。

3. 装置特点

3.1 交直流双重漏电保护原理，可靠性高。

3.2 漏电保护和断路器融于一体，解决了中性点不接地系统的漏电断路器。

3.3 投运简单，维护、调试方便。现场投运通过人机接口设置，无任何硬件调试。使用方便。

4. 规格型号

4.1 JDZ-2/CM5，与常熟开关制造有限公司的CM5塑壳断路器融合

4.2 JDZ-2/CH3，与常熟开关制造有限公司的CH3小型断路器融合。

5. 主要技术参数

5.1 断路器技术参数：

5.1.1 JDZ-2/CM5：详见常熟开关制造有限公司的《CM5L带剩余电流保护塑料外壳断路器》（无剩余电流保护功能）

5.1.2 JDZ-2/CH3：详见常熟开关制造有限公司的《CH3LN-63 3P+N系列小型断路器》（无漏电保护功能）

5.2 控制器技术参数

5.2.1 零序电流：0～500mA；

5.2.2 直流电流：0～5mA。

5.3 系统电压：127V、380V、660V、1140V。

5.4 工作电源：127V、380V、660V系统为系统电压；1140V系统另加100～250V的控制电压为工作电源。功率小于10W。

5.5 漏电电阻和闭锁电阻：见下表。

电压等级 127V 380V 660V 1140V

漏电电阻值 1.5K±20% 3.5K±20% 11K±20% 20K±20%

闭锁电阻值 3K±20% 7K±20% 22K±20% 40K±20%

5.6 动作时间：30毫秒，均可任意设置。

5.7 使用环境

◎海拔不超过2000m；

◎环境温度：-5℃～40℃；

◎空气相对湿度不大于95%（25℃时）；

◎在无明显摇动和冲击振动的地方；

◎在无破坏金属及绝缘的气体和蒸气的环境中；

6. 外形尺寸和安装方法

6.1 外形尺寸和安装方法

6.1.1 JDZ-2/CM5：详见常熟开关制造有限公司的《CM5L带剩余电流保护塑料外壳断路器》。

按键说明：本装置共有“上下”“左”“右”“返回”和“确定”五个按键，用于光标移动、菜单的进入和退出、定值的修改等。

6.1.2 JDZ-2/CH3：详见常熟开关制造有限公司的《CH3LN-63 3P+N系列小型断路器》

6.2 漏电控制部分正视图：

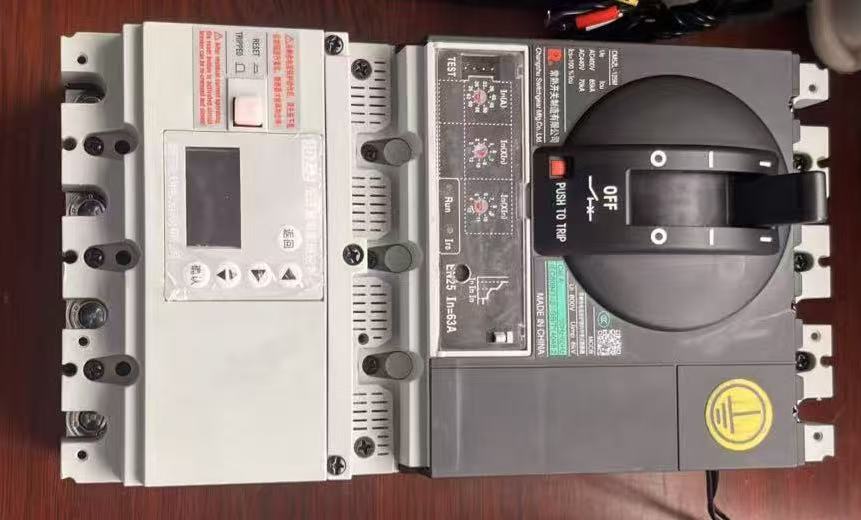

6.2.1 JDZ-2/CM5：JDZ-2/CM5的漏电控制部分正视图如图。

6.2.2 JDZ-2/CH3:JDZ-2/CH3的漏电控制部分正视图如图。

7. 使用方法

7.1 开机画面

7.2 运行画面

运行画面是本装置在无漏电时的正常运行画面。显示实时漏电电阻和线电压，零序电流IC和直流电流IZ，是实测值。

7.3 主菜单

主菜单共有六个选项说明：“设置”为设备的各种参数设置；“时间”为设备的运行时间设置；“故障”为查找记忆的漏电故障；“清除”为清除存贮的漏电故障；“试验”为配备做漏电试验，计算运行数据；“校零”为设备量采样量零点校正。

7.3.1 设置

“交流”为交流法设置的动作值，“直流”为直流法设置的动作值；“延时”为动作延时时间；“内阻”为系统直流电阻；“算法”为使用的判断方法，“直流”（只用直流判断）、“交流”（只用交流判断）、“交直”（交流和直流同时判断）和“自动”（通过做试验得到算法和动作值）；“动作”为动作方式，发信或者报警设置为“跳闸”跳闸和报警继电器都动作； 设置为“报警”时，跳闸继电器不动作，只有报警继电器动作；“BTL”为通讯速率设置，可选择项：1200、2400、9600；“地址”为通讯地址设置，可设置 000—999，默认值为001。

7.3.2 时间

装置的显示时间，可以校准设置。

7.3.3 故障

“类型”为报告类型，其中包括跳闸，报警，闭锁和瞬时。其余为发生漏电时的交流电流，交流电压，接地电阻。

7.3.4 清除

用于清除装置储存的故障信息。

7.3.5 试验

“试验”是为取得保护器的动作值和系统参数。有“正常”和“长短线悬殊”“不平衡电流大”“支路高阻漏电”四种。“I系”为标准线电压下的系统动作值，“I支”为支路动作值，当I系<1.5I支时，本系统不能用交流法，在试验画面的结果中显示：“长短线悬殊”。当初始IC值大于10MA，且要记录的动作值I系/初始IC值<5时，在试验画面的结果中显示：“不平衡电流大”。当初始IC值大于0.5mA，且要记录的动作值/初始IC值<5时，在试验画面的结果中显示：“支路高阻漏电”。

7.3.6 校零

校零”是为校正互感器及采样通道的零点。按“确认”键直接操作，操作结果显示于校零表面。

7.4 动作画面

保护器动作分为两种：漏电闭锁和漏电跳闸，实测电流大于动作值为漏电跳闸，实测电流大于动作值的一半为漏电闭锁。
